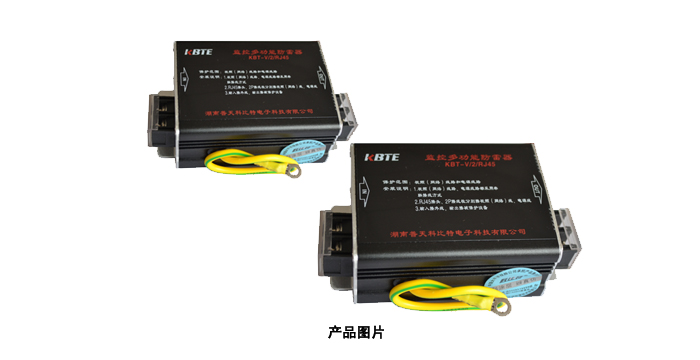

二合一監控多功能防雷器KBT-V2/RJ45

產品簡介：

二合一監控多功能防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于監控系統中固定攝像機、紅外一體機等的電源、視頻線路的防雷（浪涌）保護，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，并做好接地處理，接地電阻應符合標準的要求。

KBT-V2/RJ45二合一監控多功能防雷器采用RJ45視頻接口，適用于視頻數據傳輸系統的信號及電源的防雷保護。同時也適用于攝像機的電源、視頻線路的防雷保護。電源工作電壓分為220V、48V、24V及12V等四種（交、直流通用），信號工作電壓為6-12V。

主要特點：

1.       串聯安裝，二級保護；

2.       對監控?cái)z像機的電源、視頻進行一體化浪涌設計，有效平衡各線路電位差；

3.       能有效防止因電源、視頻線路電位差瞬時增大而造成的設備損壞；

4.       流通量，殘壓低，響應速度快，使用壽命長；

5.       集體化，體積小，接線簡易，安裝方便。

技術參數：

名稱

型號

規格

傳輸 速率 Mbps

插入 損耗 dB

特性 阻抗 Ω

通流 容量 KA

工作 電壓 V

限制 壓V

鉗位 電 壓V

持續 工作 電壓V

負載 功率 VA

保護 水平  V

動作 電壓 V

響應 時間

保護對 象

外觀 尺寸 mm

監控 系統 二合 一防 雷器

KBT -V/2

電源

/

/

/

20

220

/

/

320

200

700

560

≤25ns

定向 攝相 機

25×40×98 ×25×55 ×105

視頻

40

0.3

50/75

10

12

＜100

/

/

/

/

90

≤10-12S

有線 電視 二合 一防 雷器

KBT- TV/2

電源

/

/

/

20

220

/

/

320

200

700

560

≤25ns

有線 電視 光端 機

25×40×98 ×25×55 ×105

視頻

800

0.3

75

10

70

＜200

/

//

/

/

230

≤10-12S



安裝及應用：

1.       使用前請認準備接口和連接方式；

2.       本產品串聯安裝在攝像機電源線、視頻線上，輸出端與視頻攝像機連接；

3.       適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內；

4.       防雷接地應符合防雷規范要求，接地線盡可能粗短；

5.       所有接線必須牢固及可靠電氣聯接。

---
